Схемы C4
Модель C4 описывает систему по уровням: контекст, контейнеры, компоненты. Здесь три уровня, схема развёртывания и путь одного запроса. Нажмите на схему, чтобы открыть её в полном размере.

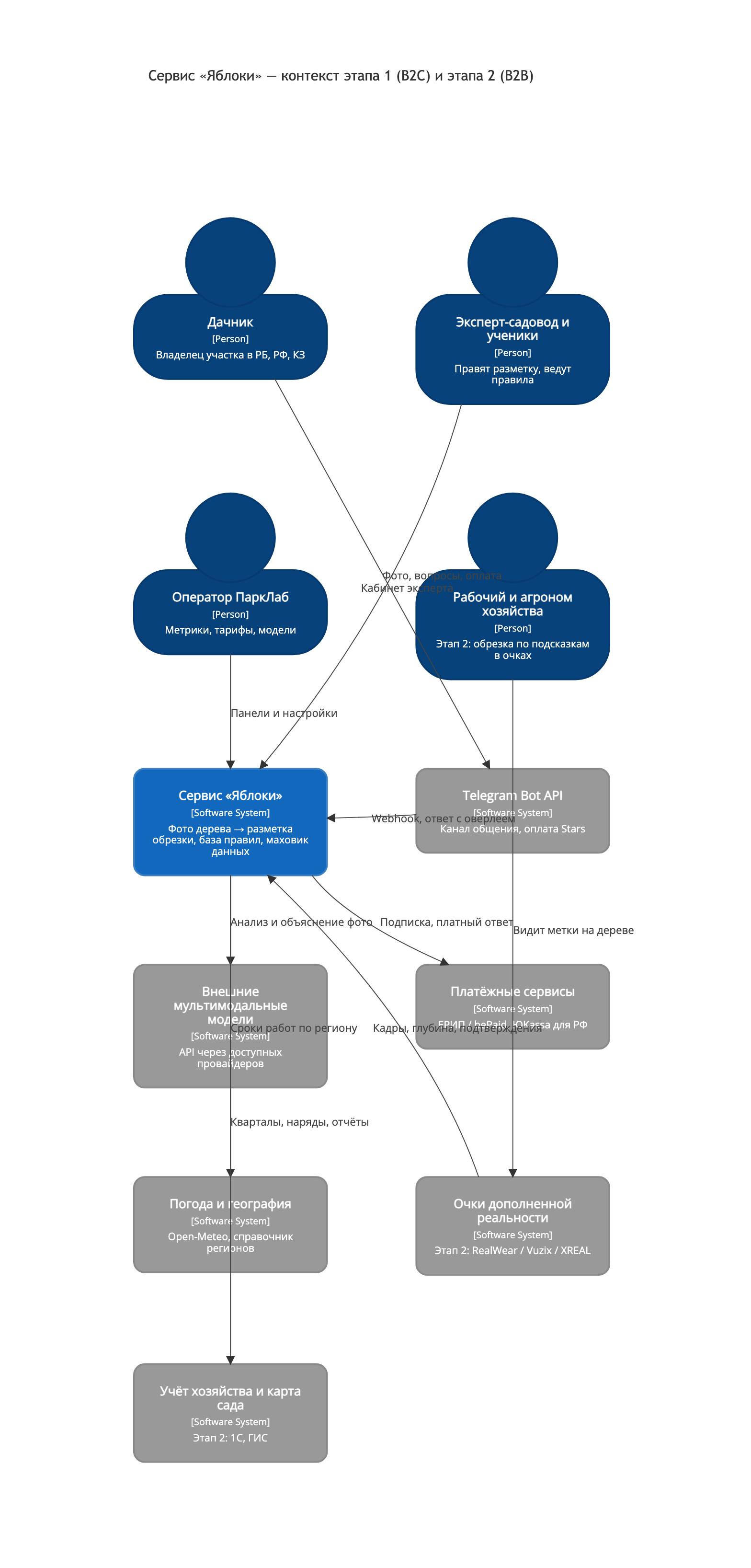

Контекст системы
Кто пользуется сервисом и с какими внешними системами он связан на обоих этапах.

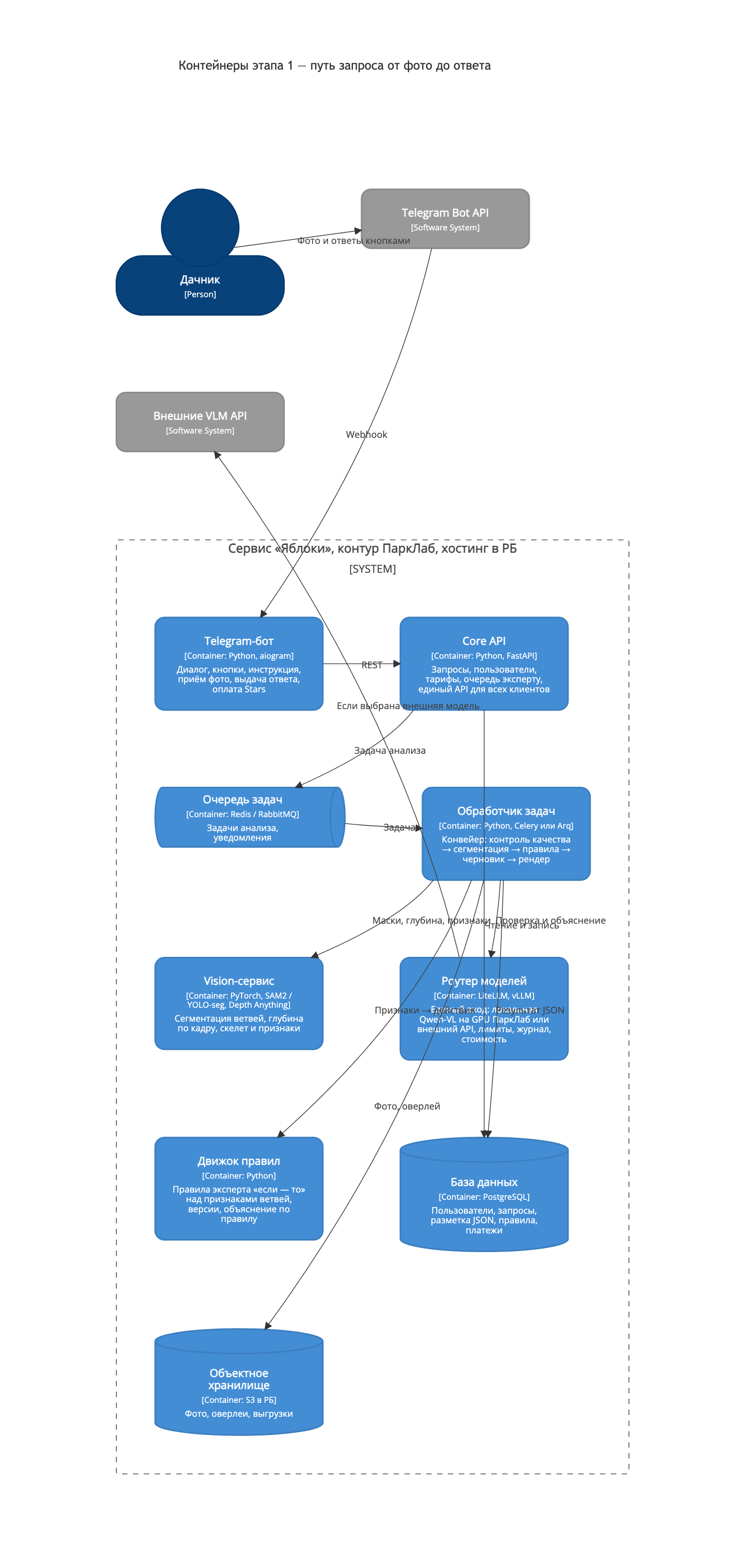

Контейнеры этапа 1: путь запроса
Бот, Core API, очередь, обработчик, vision-сервис, роутер моделей, движок правил, хранилища.

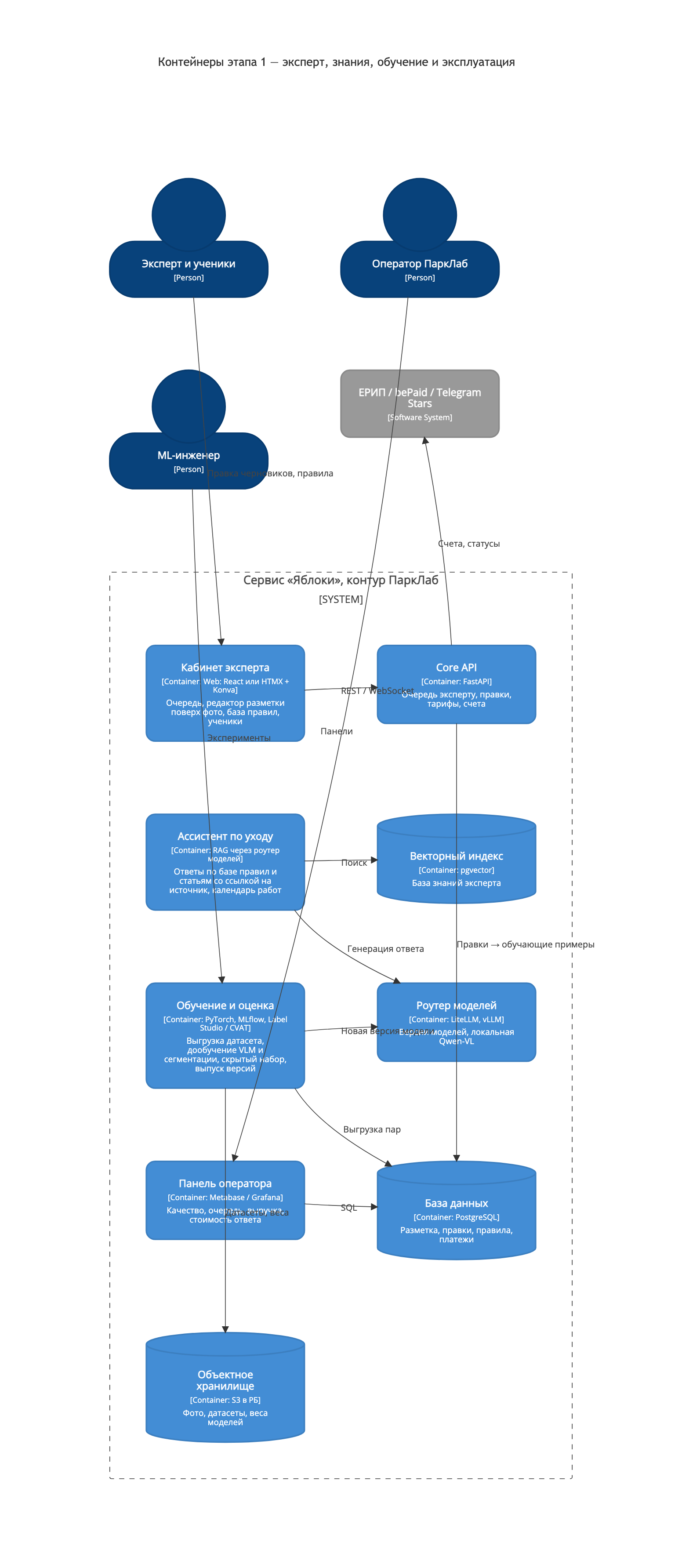

Контейнеры этапа 1: эксперт, знания, обучение
Кабинет эксперта, ассистент по уходу, обучение и оценка моделей, панель оператора, платежи.

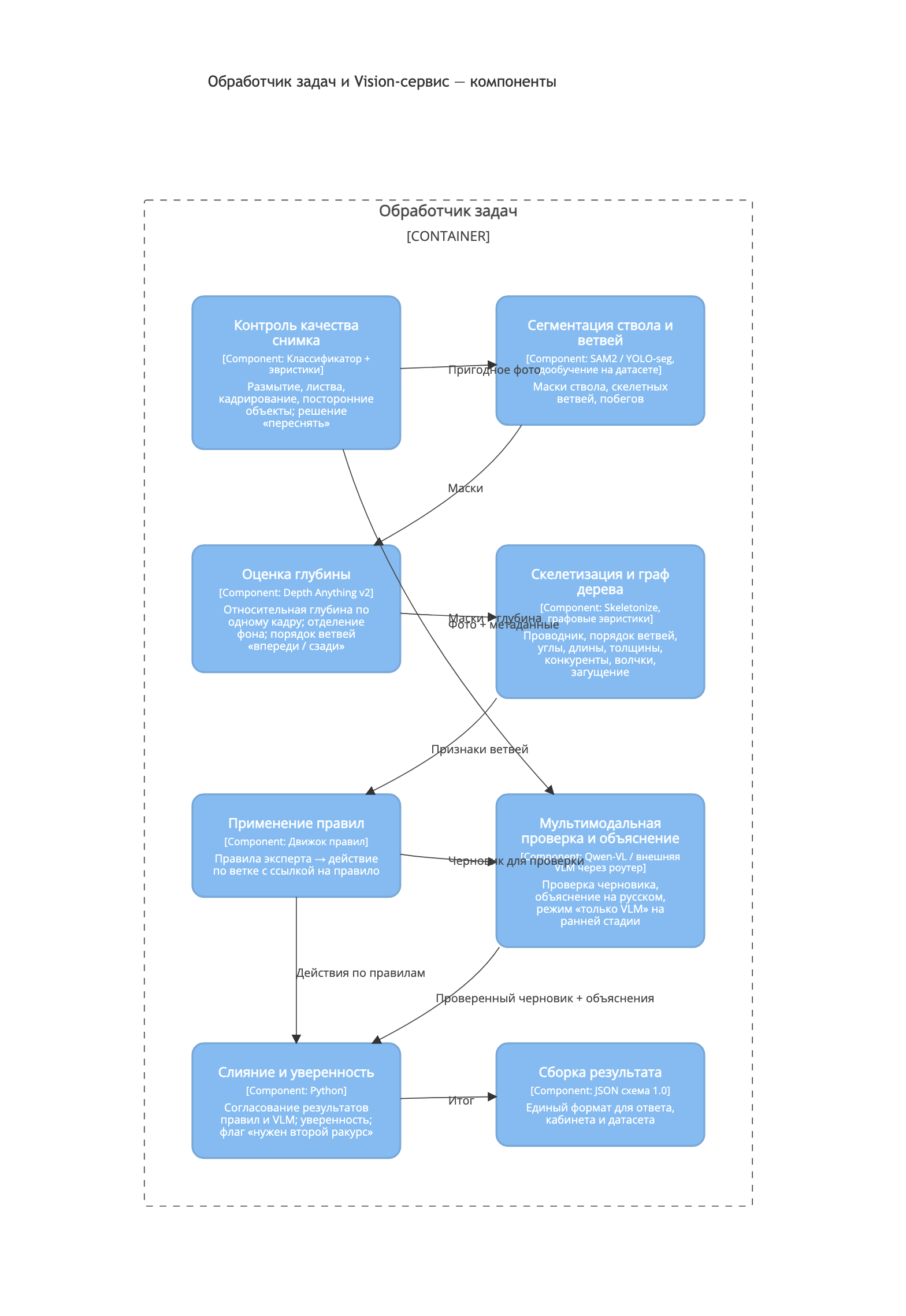

Компоненты конвейера анализа
Контроль качества, сегментация, глубина, скелет дерева, правила эксперта, проверка мультимодальной моделью, слияние.

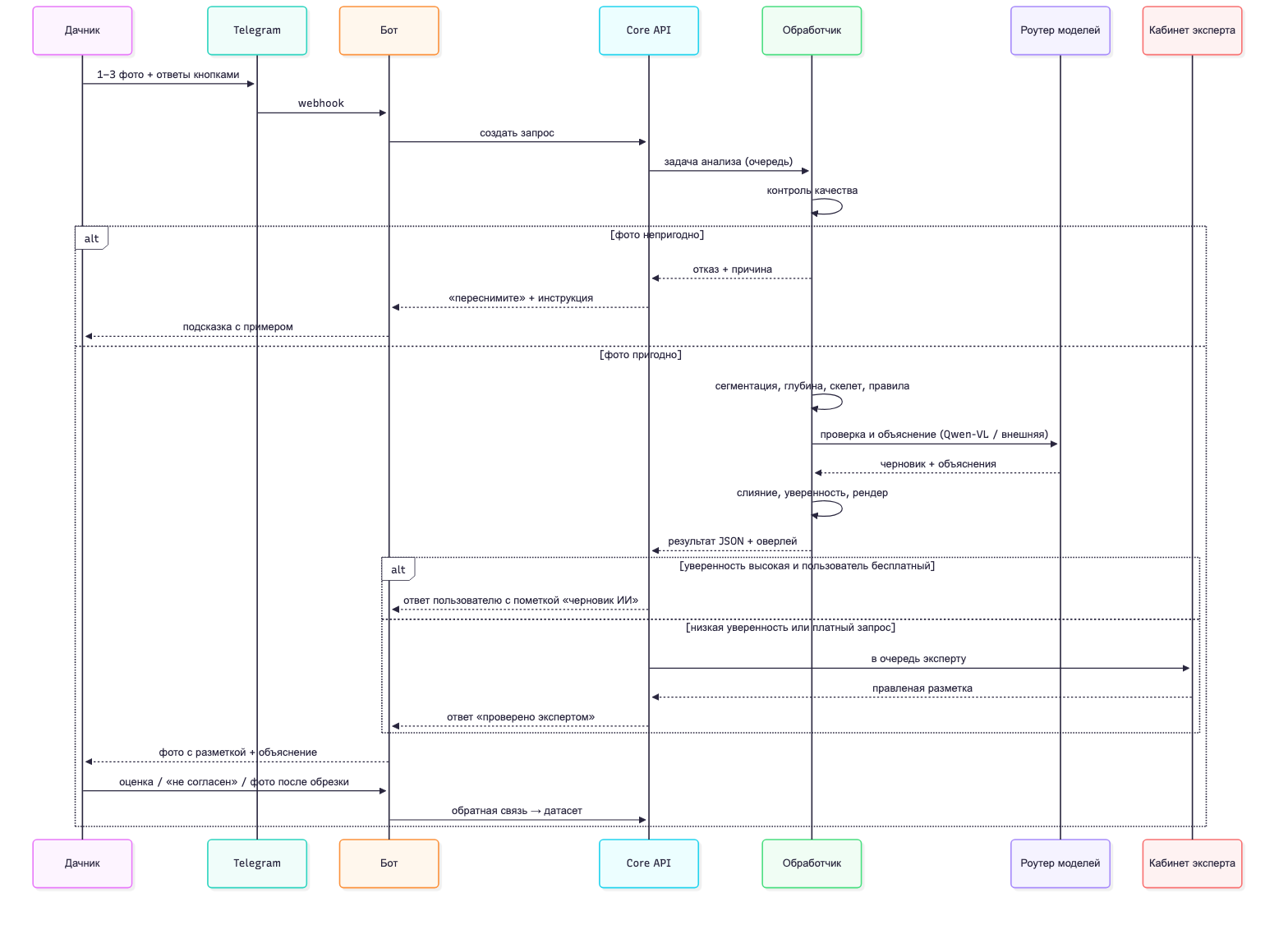

Путь одного запроса
От фото пользователя через черновик ИИ и, если нужно, эксперта — к ответу и обучающему примеру.

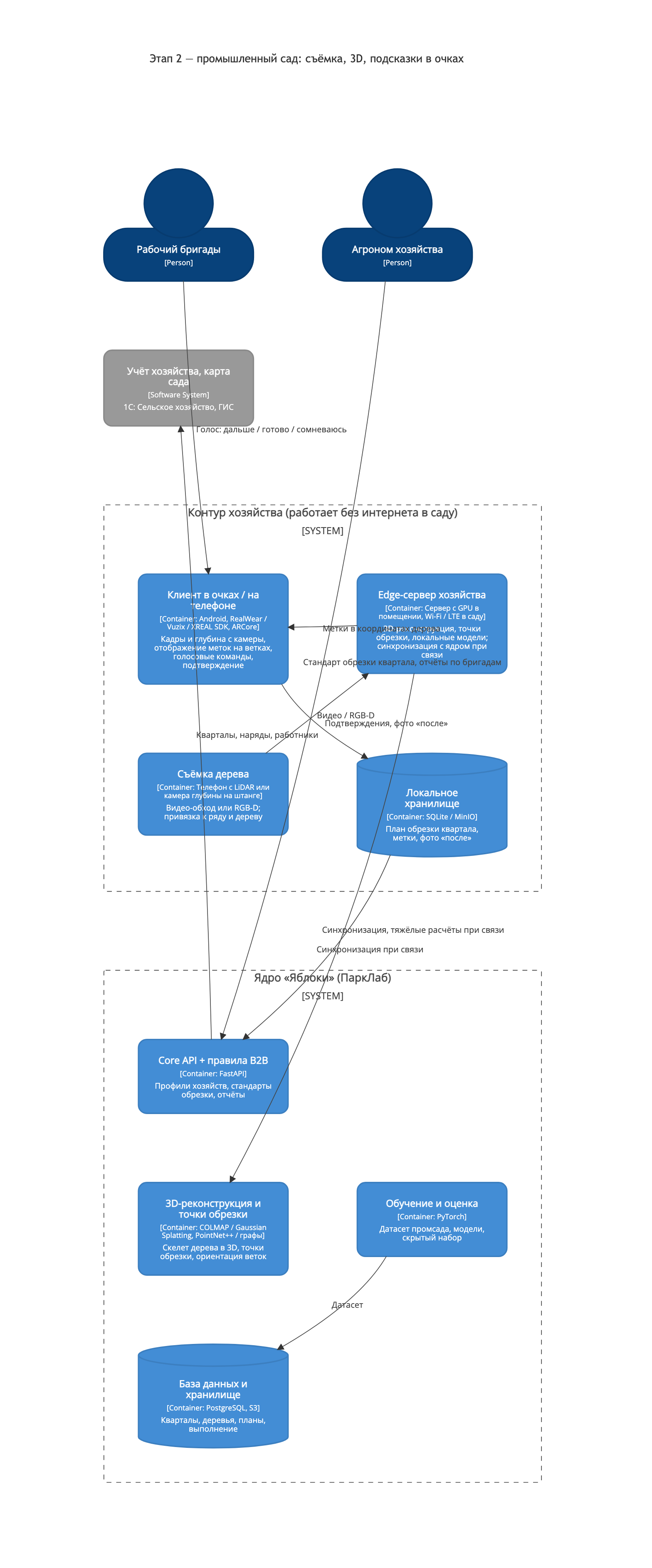

Контейнеры этапа 2: промсад и дополненная реальность
Съёмка дерева, edge-сервер хозяйства, клиент в очках, 3D-реконструкция и правила промсада в ядре.

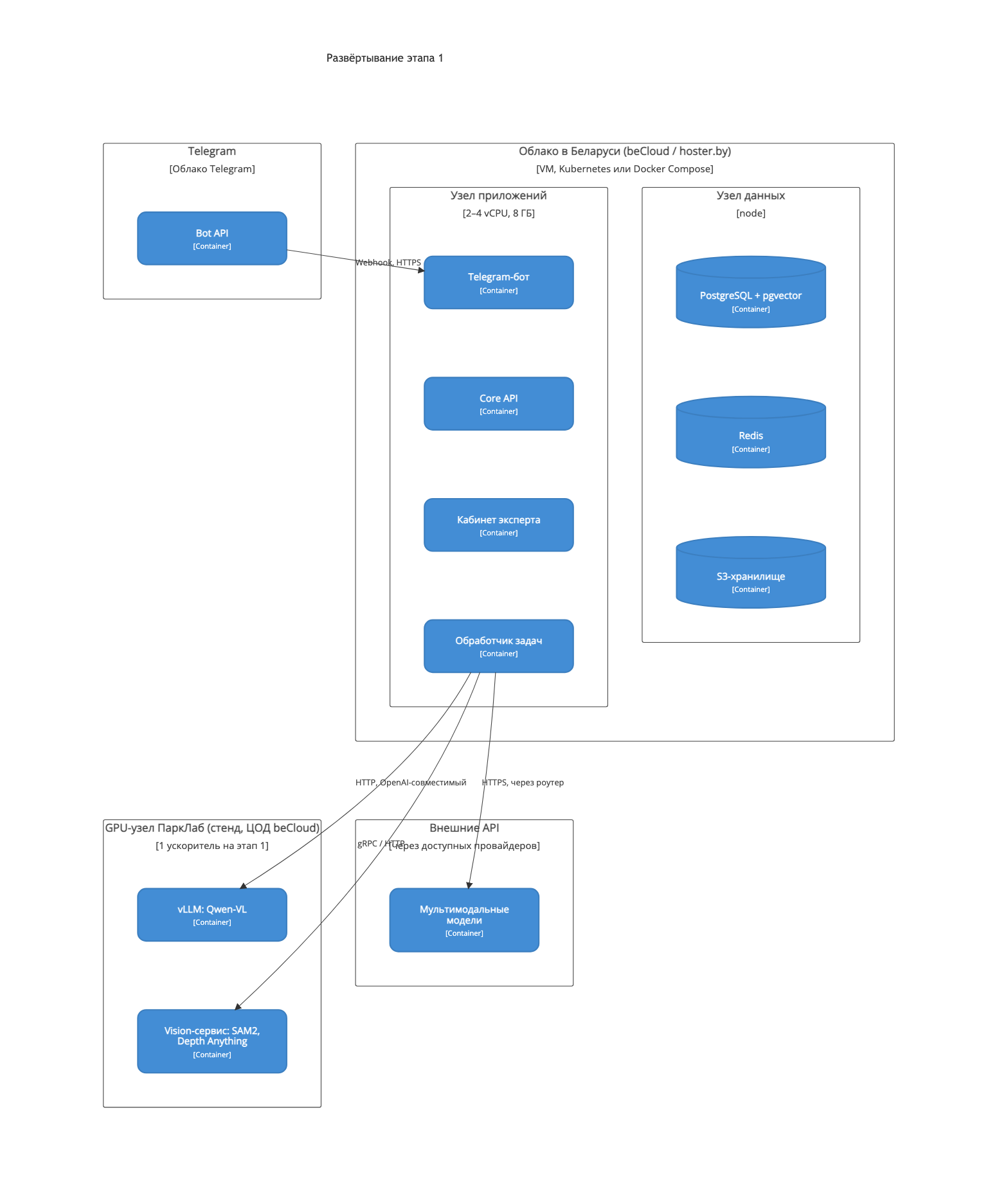

Развёртывание этапа 1
Облако в Беларуси, GPU-узел ПаркЛаб, Telegram и внешние API.
